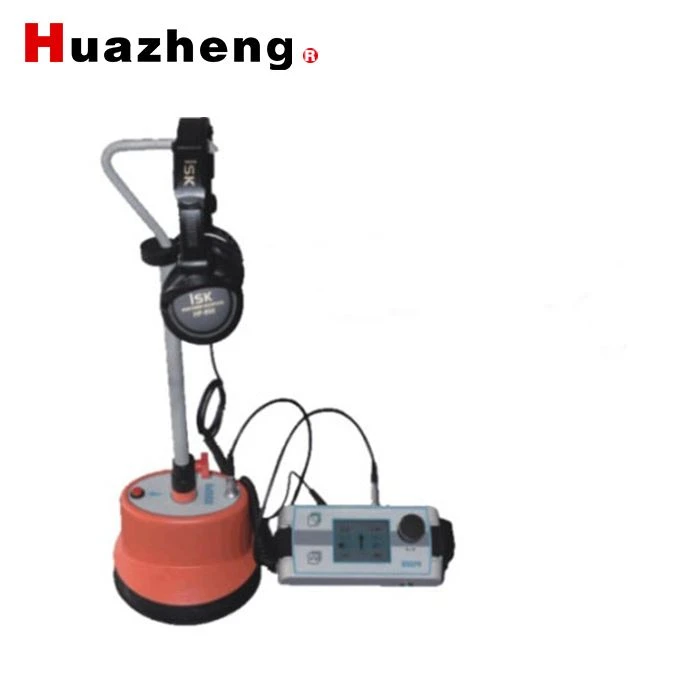

Con trỏ chân lỗi cáp điện HZ-B

HZ-B Cáp lỗi pin-con trỏ được sử dụng cho các loại pin-Pointing của cáp điện ngầm bằng cách sử dụng phương pháp âm thanh và từ tính. bằng phương tiện flashover điện tử được tạo ra bởi máy phát xung.

Con trỏ chân lỗi cáp điện HZ-B

Tổng quan

Cáp lỗi pin-con trỏ được sử dụng cho pin-pointing các loại lỗi cáp của cáp điện ngầm bằng cách sử dụng phương pháp âm thanh và từ tính. bằng phương tiện flashover điện tử được tạo ra bởi máy phát xung. Tín hiệu âm thanh từ tính của sóng flashover điện tử được thu thập và khuếch đại thông qua đầu dò, và được đánh giá bởi thính giác và hình ảnh để chính xác tìm ra các lỗi cáp ngầm.

Cable Fault Pin Pointer

Dữ liệu Kỹ thuật

Nhận đồng bộ sóng âm thanh và sóng điện từ trong quá trình xả điểm đứt gãy, sử dụng để xác nhận vị trí cáp của điểm đứt gãy.
Phóng	50.000 lần
Điện áp làm việc	±9V±20%
Dòng điện tĩnh	<>
Tản điện	Dòng điện yên tĩnh nhỏ hơn 10mA, Dòng điện làm việc không quá 10mA
Trở kháng đầu ra	350Ω
Định vị chính xác	±0,2m

Quy trình vận hành điểm chính xác

Khi bạn gần đến điểm thất bại, vui lòng làm theo trình tự các thủ tục dưới đây

Bước	Hành động
1	Đặt micrô xuyên mặt đất HZ-B ở vị trí bắt đầu.
2	Nếu HZ-B không thể nhận bất kỳ tín hiệu âm thanh nào tại điểm đo này. Vui lòng làm theo đường dẫn của cáp đang được kiểm tra. Khi bạn thấy rằng HZ-B nhận được tín hiệu âm thanh xả tác động hữu ích đầu tiên, phía bên trái của màn hình LCD của máy chủ HZ-B sẽ tự động hiển thị mức âm thanh của điểm đo. Nếu bạn không thể nhận tín hiệu âm thanh xả sốc thông qua micrô hoặc tai nghe xuyên mặt đất trong một khu vực dài, bạn nên cố gắng tạo ra một điểm chính xác từ điểm xuất phát theo hướng ngược lại.
3	Vui lòng tiếp tục đi theo đường dẫn của cáp đang được thử nghiệm và di chuyển từng bước một. Nếu cần thiết, điều chỉnh vị trí của trục trung tâm của cáp đang được thử nghiệm bất cứ lúc nào. Tại mỗi điểm đo, vui lòng giữ lại một vài tín hiệu xung xả xung xung. Khi bạn ở gần điểm đứt gãy cáp, bạn sẽ nghe thấy âm thanh gõ mạnh hơn và mức độ âm thanh của điểm đo hiện tại được hiển thị bởi HZ-B sẽ đột ngột tăng lên.
4	Vui lòng xoay micrô xuyên mặt đất HZ-B 180 ° và sử dụng một bước nhỏ hơn để tiếp cận điểm lỗi một lần nữa.
5	Vui lòng tiếp tục giảm khoảng cách bước, tìm nơi có lỗi lớn nhất và xác định vị trí của điểm đứt gãy càng chính xác càng tốt. Sau đó tạo một dấu hiệu chính xác trên mặt đất.
