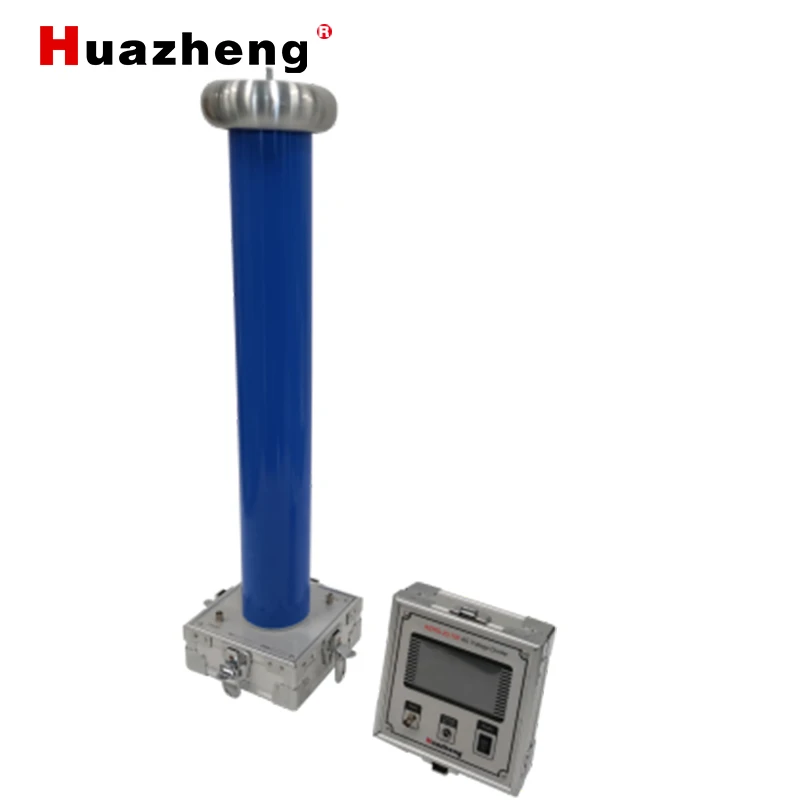

Bộ chia điện áp AC DC HZHG-100KV{1}}kV
Thông số kỹ thuật
| Loại | tham số | Đặc điểm kỹ thuật |
|---|---|---|
| Đầu dò điện áp cao- | Điện áp định mức | AC 100 kV / DC 100 kV |
| Phương tiện cách nhiệt | Vật liệu điện môi khô | |
| điện dung | 100 pF | |
| Sức chống cự | 800 MΩ | |
| Chịu được điện áp | 1,1 x điện áp định mức, 1 phút | |
| Điều kiện môi trường | Nhiệt độ hoạt động | -5 độ đến +45 độ |
| Độ ẩm | < 85% | |
| Độ cao | Nhỏ hơn hoặc bằng 2000 m | |
| Khác | Không có cặn hóa chất nghiêm trọng ảnh hưởng đến cách nhiệt | |
| Thông số kilôvôn kế | Điện áp đầu vào | 0 – 200.00 V |
| Hiển thị điện áp | 0 – 1000 kV | |
| Độ chính xác DC | ±1,0% ± 100 chữ số | |
| Độ chính xác AC (RMS thật) | ±1,5% ± 200 chữ số | |
| Đáp ứng tần số | 45 – 65Hz | |
| Tỷ lệ chia | 1:1 đến 1:9999 |

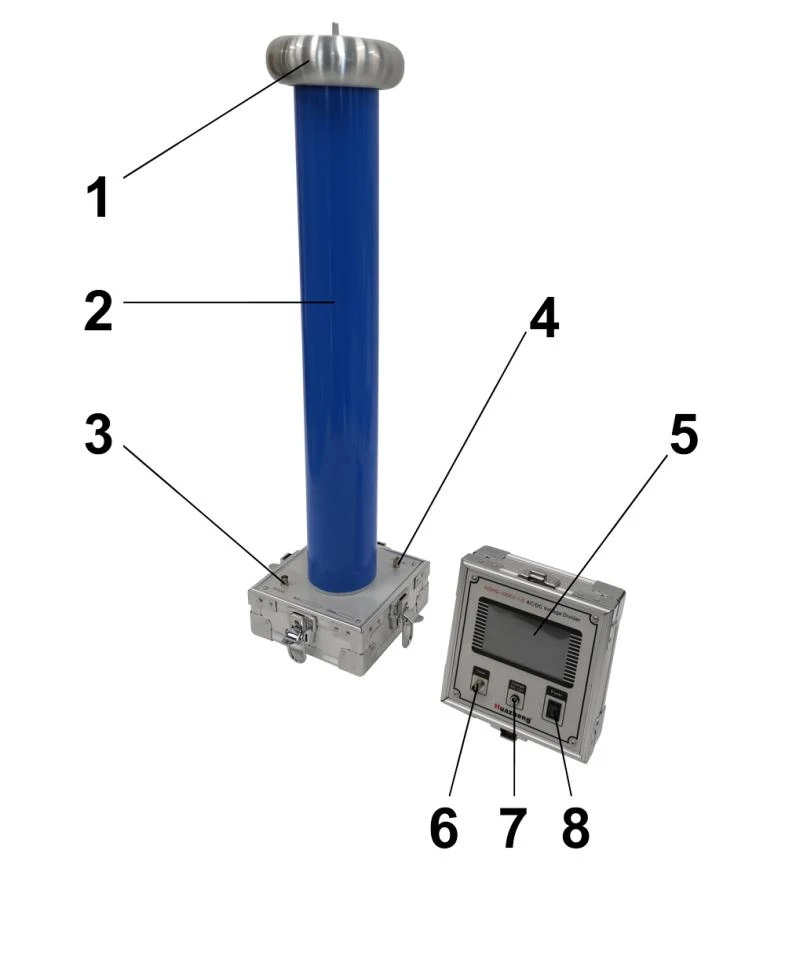

Mô tả bố cục kết cấu
① Đầu vào điện áp cao: Đỉnh của nắp cân bằng điện áp (M8 ) là cực kết nối điện áp cao cần đo.
② Xy lanh điện áp cao-: điện trở và tụ điện chia điện áp-tích hợp{2}}.
③Đầu ra: Đầu ra tín hiệu lấy mẫu của bộ chia điện áp được kết nối với đầu vào đầu vào của bảng công tơ.
④Nối đất: nối với lưới đất.
⑤Khu vực hiển thị: Tự động nhận dạng AC và DC. Khi đầu vào là AC, nó được hiển thị là AC; khi đầu vào là DC, giá trị này được hiển thị là DC. Khi sử dụng với bộ chia điện áp, cần đặt tỷ lệ chia điện áp phù hợp (được đặt tại nhà máy).
⑥Đầu vào tín hiệu lấy mẫu: cổng kết nối đầu vào điện áp lấy mẫu.
⑦Cổng sạc: thiết bị đầu cuối sạc (kết nối với nguồn điện 90-220V).
⑧Công tắc nguồn: công tắc nguồn chính.
5 Chuẩn bị trước khi thi
Các bộ chia điện áp AC và DC được đặt trong một không gian nhất định và không gian xung quanh được giữ ít nhất gấp đôi chiều cao của bộ chia điện áp.
Kết nối đất: Các cực nối đất ở dưới cùng của bộ chia điện áp và trên bảng đồng hồ kilovolt phải được nối đất chắc chắn. Cấm sử dụng bộ chia điện áp trước khi nối đất.
Kết nối tín hiệu: Cáp đồng trục cung cấp cho người dùng là cáp kết nối tín hiệu lấy mẫu dành riêng cho kilôvôn kế. Sử dụng cáp này để kết nối cổng đầu ra tín hiệu ở dưới cùng của bộ chia điện áp với cổng đầu vào tín hiệu trên bảng kilovolt kế.
Lưu ý: Cáp kết nối tín hiệu chỉ dành cho-sử dụng một lần và không thể kết nối với các cáp đồng trục khác hoặc bất kỳ dây kết nối nào!
Kết nối điện áp cao: Dùng dây dẫn điện áp cao nối đầu đo điện áp cao vào vít M8 của nắp cân bằng điện áp ở đầu bộ chia điện áp.
