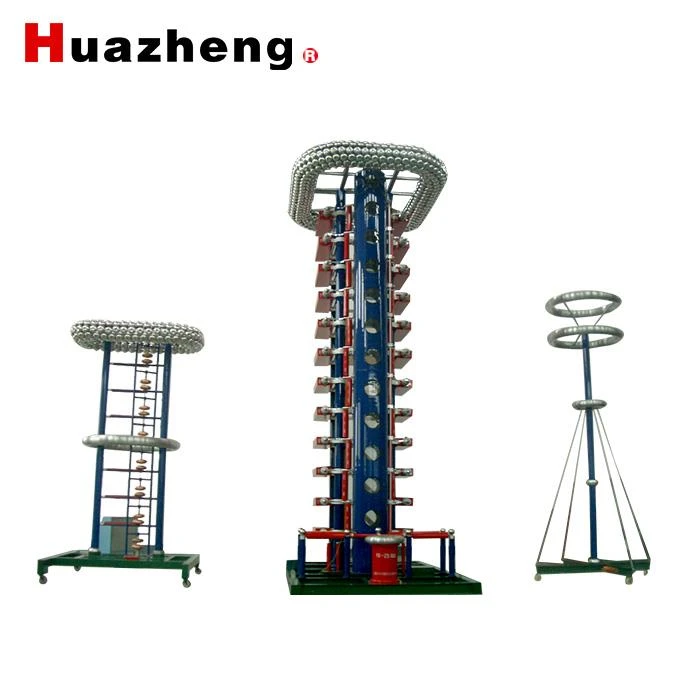

Thiết bị kiểm tra máy phát điện áp xung sét đa tầng 1800kV

Dữ liệu công nghệ

1. Nominal voltage: ±1800kV

2. Rated voltage: ±200kV

3. Năng lượng danh nghĩa: 180 kJ

4. Tác động đến tổng điện dung: 0. 111mF (2. 0 mF / 100 kV tụ xung đơn, tổng cộng là 18)

5. Dòng: cấp 9

6. Các thông số dạng sóng điện áp tác động:

⑴Standard lightning impulse voltage full wave, ±1.2/50ms voltage utilization factor > 85% (no-load 300PF >90 phần trăm );

⑵Truncation wave: truncation time (2-6) ±10 percent s, zero-crossing coefficient Less than or equal to 0.3 percent ;

⑶Standard operating impulse voltage wave: 250±20 percent ms /2500±60 percent ms,

Mô tả kỹ thuật của các thành phần chính

1. Phần sạc DC

(1) Thiết bị sạc dòng điện không đổi được thông qua;

(2) sử dụng máy biến áp nạp ngâm dầu -, điện áp thứ cấp là 85 kV, công suất định mức 30 kvA;

(3)Using 2DL-300 kV / 500 mA high voltage rectifier silicon stack,The reverse withstand voltage³300kV, the average current ³ 0.5A, the high-voltage rectifier silicon pile is installed next to the charging transformer, the charging voltage polarity can be reversed automatically by the transmission mechanism. There are polarity switch buttons on the console.

(4) Điện trở bảo vệ ngăn xếp silicon của bộ chỉnh lưu điện áp - cao sử dụng dây điện trở tráng men được quấn chặt quanh ống cách điện;

(5) Nó sử dụng chế độ sạc dòng điện không đổi đối xứng song phương;

(6)During automatic control, the constant current charging device is within 10 percent 100 percent of the rated charging voltage range, the actual charging voltage and the setting voltage deviation are not more than ±1 percent , the charging voltage instability is not more than ±1 percent , The adjustable accuracy of charging voltage is 1 percent .

(7)Two DC resistance voltage dividers, using 100kV, 300MΩ oil-immersed metal film resistance. The low-voltage arm resistor is installed in the bottom flange of the voltage divider, and the voltage signal on the low-voltage arm is introduced into the console by shielded cable.

(8) Công tắc nối đất tự động SỬ DỤNG nam châm điện để tách cơ cấu nối đất. Khi thử nghiệm dừng lại, tụ điện chính có thể được nối đất tự động bằng điện trở bảo vệ.

(9) Điện cảm nạp dòng điện không đổi, điện dung trong bàn điều khiển, biến áp nạp, cuộn kháng silicon chỉnh lưu điện áp cao, điện trở bảo vệ, công tắc nối đất tự động và trụ cách điện được lắp đặt trên khung di động.

2. Phần Ontology

(1) Cấu trúc chính sử dụng cấu trúc bốn cột -. Khung thân thép gồm 4 mặt bích được nối song song với 2 tụ điện tạo thành kết cấu ổn định gồm 1 cấp, thiết bị chính là 9 tầng, tạo thành cấu trúc tháp liên hợp. Xếp chồng mức độ, dễ dàng tháo rời và kiểm tra, và cấu trúc tổng thể ổn định;

(2) Thân máy chính sử dụng chế độ sạc dòng điện không đổi không đối xứng, điều chỉnh điện áp dòng điện không đổi, liên tục điều chỉnh từ 0 đến điện áp đặt và nguồn điện sạc sẽ tự động tắt ngay khi đánh lửa và phóng điện, và điện áp danh định của từng giai đoạn là 200kV;

(3) 9 - cấu trúc tháp giai đoạn với các trụ cách nhiệt thân. Mỗi giai đoạn bao gồm 2 tụ điện xung ngâm dầu vỏ sắt MWF1 0 0-2.0, điện trở sạc, điện trở đầu sóng, điện trở đuôi sóng và khe hở bóng đánh lửa, v.v.

Tất cả các bóng phóng điện đồng bộ được đặt trong một lớp cách nhiệt kín, có thể được điều chỉnh bằng tay bằng bàn điều khiển để tự động điều chỉnh khe hở bóng và cung cấp không khí sạch để làm khô;

(4) A single pulse capacitor is 2 ± 0.05 mF, dc voltage ±100 kV, capacitor inductor £0.2 mH, oil-immersed insulation composite membrane, capacitor under normal working condition and working environment, the capacitor for casing to withstand vertical tensile 15 kg, at the same time to ensure no damage and leakage of oil;

(5) Wave head (front) resistance and wave tail resistance are of plate structure and non-inductive winding, with self-inductance £2.5mH (the purpose of reducing the inductance is to increase the load capacity. For the load with extra large capacity, an appropriate combination of external regulating capacitor and regulating resistor can be adopted to achieve the purpose of increasing the load.) , the joints are all spring-pressure relay type;

(6) Đầu sóng (trước đây), giá đỡ sóng đuôi bằng bốn điện trở song song, đầu sóng (phía trước), bằng chiều dài của điện trở đuôi có thể là chung và mỗi cái đều lưu trữ điện trở sóng điều chế vượt mức ngắn {{ 1}} mạch vị trí của đòn bẩy; ngắn - đầu nối thanh mạch tạo điều kiện chạy loạt máy phát điện;

(7) Toàn bộ

7.1 khả năng chống đầu sóng sét; 4 bộ

7,2 sóng đuôi kháng 4 bộ

7,3 điện trở sạc (dự trữ 1 chiếc) 1 bộ

Tải điện dung (với một đế di chuyển, các tụ điện có thể được kết nối song song) 200kV / 2000pF 2 bộ

Cutoff loop damping:Braiding resistance 60Ω（10W,20W have a tap）1 set

Wave-modulated inductor（200μH,400μH） 1 set

Support resistance 200Ω,300Ω,400Ω（With mobile stand） Each one

(8) Khoảng cách bóng ở giai đoạn - đầu tiên sử dụng kích hoạt lưỡng cực song phương và khoảng cách bóng cấp - đến - thứ hai sử dụng đánh lửa khoảng cách bóng khoảng cách ba - và tỷ lệ hoạt động sai đồng bộ hoặc tỷ lệ từ chối không quá 2 phần trăm; phạm vi đồng bộ hóa Lớn hơn hoặc bằng 20 phần trăm. .

(9) Khoảng cách khe hở bóng của mỗi cấp độ được điều chỉnh tuyến tính bởi bộ truyền động động cơ, hệ thống điều khiển cho biết điện áp sạc tương ứng với sân bóng, và cơ cấu truyền động có các công tắc giới hạn trên và dưới;

(10) Khoảng cách bóng có thể được điều chỉnh bằng tay hoặc tự động trên hệ thống điều khiển;

(11) Thân chính có thể được sử dụng song song sau mỗi hai hoặc nhiều giai đoạn, và thanh kết nối song song sử dụng đầu nối thống nhất để tạo điều kiện trao đổi. Điện trở điều biến dư thừa có thể được đặt trên thiết bị mà không ảnh hưởng đến hiệu suất điện;

(12) Phần thân chính được trang bị lớp cách điện

thang, và khả năng chịu tải của nó được thiết kế theo

đến 120kg, để nhân viên có thể thay thế

thành phần điều chế wave - và từng giai đoạn của

thử nghiệm lưu trữ điện trở điều chỉnh và giá đỡ

của thanh nối;

(13) Hai đầu của thân được cách nhiệt bằng

hai đầu, và hiệu suất niêm phong là tốt;

(14) Các biện pháp chống - hào quang được thực hiện giữa

cấp độ và không có hào quang rõ ràng nào sẽ xuất hiện trong

toàn bộ quá trình sạc.

(15) Được trang bị hệ thống nối đất an toàn, thuận tiện cho nhân viên thử nghiệm trèo lên cơ thể để thay thế điện trở hoặc khởi động hệ thống nối đất trong quá trình bảo dưỡng, tất cả các tụ điện đều được nối đất và ngắn mạch.

(17) Lớp cách điện liên - và giá đỡ cơ học có thể chịu được điện một chiều 220kV mà không tạo ra phóng điện.

(18) Thang cách nhiệt leo được lắp đặt trên thân, thang cách nhiệt thuận tiện và an toàn và đáng tin cậy, và máy móc thân có thể đáp ứng đầy đủ độ bền cơ và điện.

(19) Mặt trên của bộ tạo va đập được trang bị một nắp cân bằng điện áp bao gồm một tấm nhôm hình con rùa -.
