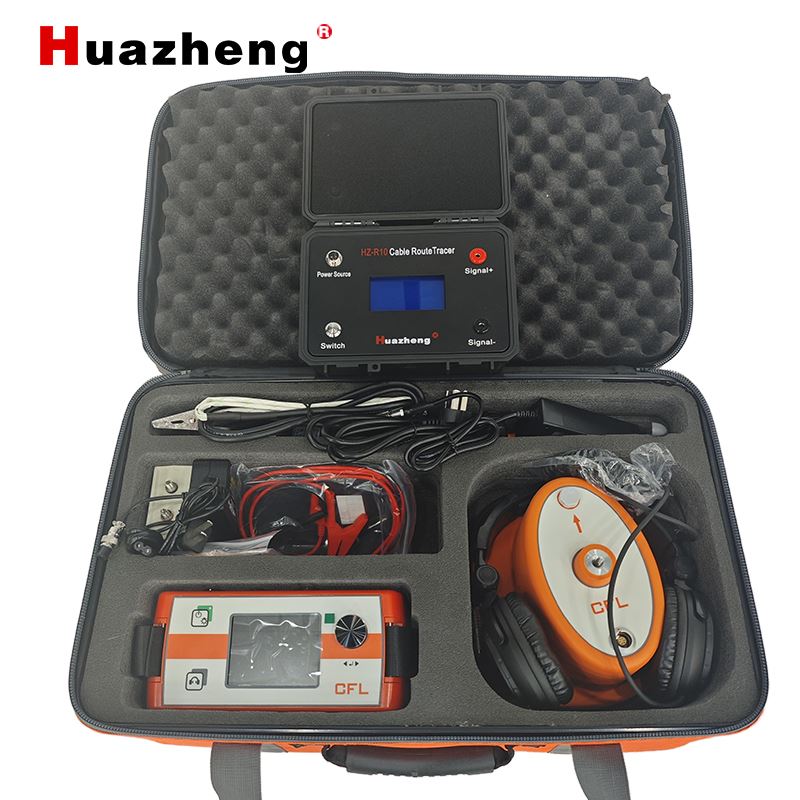

Máy dò đường cáp HZ-R10

I. Tổng quan
Bộ theo dõi đường dẫn cáp bao gồm một bộ phát và một bộ thu tuyến. Dụng cụ này được thiết kế đặc biệt để kiểm tra vị trí lỗi cáp. Chức năng chính của nó là phát hiện đường đi của cáp. Thiết bị sử dụng bộ xử lý trung tâm máy vi tính và các mạch tích hợp chuyên dụng. Nó có đặc điểm là độ nhạy thu cao, độ lệch tĩnh thấp, khả năng chống nhiễu mạnh mẽ, hoạt động ổn định và độ chính xác cao. Thiết bị chắc chắn và bền hơn, do đó giảm tỷ lệ sửa chữa. Bộ thu tuyến được cấp nguồn bằng pin lithium có thể sạc lại-dung lượng cao, mang lại lợi thế về thời lượng pin dài hơn.

II. Thành phần cơ bảnAnd Ứng dụng chính
Dụng cụ bao gồm hai phần sau:

Bộ phát: Gửi tín hiệu kiểm tra đến cáp đang được kiểm tra.

Bộ thu tuyến: Nhận tín hiệu gần cáp chôn thông qua cảm biến và xác định hướng của đường cáp.

III. Thông số kỹ thuật

Phạm vi phát hiện: 5km

Độ sâu phát hiện: 3m

Lỗi định tuyến: 5cm

Thông số cơ bản của máy phát: Tần số đầu ra: 9,6kHz; Công suất đầu ra: 5W

Thông số cơ bản của bộ thu tuyến:
◆ Tần số đầu vào: 9,6kHz
◆ Lỗi định tuyến: ±2cm
◆ Sai số đo độ sâu: ±5cm
◆ Pin lithium có thể sạc lại 9V, có khả năng hoạt động liên tục trong 8 giờ.
◆ Màn hình LCD: Màn hình màu có độ sáng-trung thực{1}}cao với độ phân giải 320 x 240, thích hợp sử dụng ngoài trời.

Cấu hình tiêu chuẩn

Một máy chủ nhận có dây đeo vai

Một cảm biến nô lệ

Một tay cầm có thể điều chỉnh độ cao trong phạm vi 450 – 750 mm

Một tai nghe có chất lượng âm thanh hi{0}}fi

Một cáp tín hiệu dài 1,20 m để kết nối máy chủ thu với cảm biến

Một bộ sạc pin lithium{0}}ion, đầu vào: AC100-240V/0,5A, đầu ra: DC8.4V/1A

Một hướng dẫn sử dụng.
